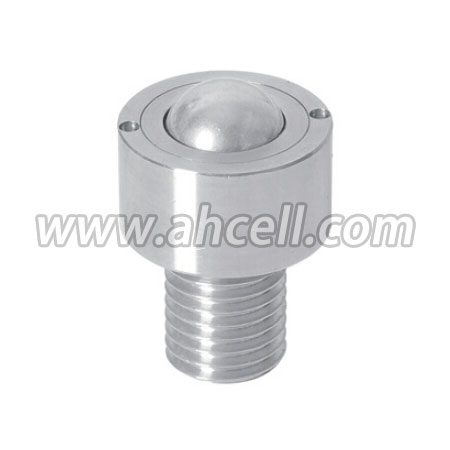

Stahl massiv MISUMI Tyy Kugelrollen /Runder Kopf/Ausführung mit Bolzen
- Marke Ahcell
- Modell-Nr BCHM 10 12 16 20
BCHM 10 12 16 20 Kugelrollen /Runder Kopf/Ausführung mit Bolzen
AHCELL Typ
Modell-Nr
d
D
H
h1
h2
P
a
M
Maximale Lade (kg)
Nettogewicht
Empfohlene
Bruch
(kg)
BCHM-8
8.73(11/32”)
18.5
10.0±0.1
2.5
12.0
15.0
2.0
M10
5.5
7
0.042
BCHM-10
10.30(13/32”)
22.0
11.0±0.1
3.5
15.0
18.5
2.0
M12
6
8
0.065
BCHM-15
15.88(58/”)
27.0
15.0±0.1
5.3
20.0
24.0
2.5
M16
35
40
0.140
BCHM-19
19.05(3/4”)
33.0
18.0±0.1
6.3
25.0
29.6
2.5
M20
42
47
0.25
MISUMI Typ
| Ausführung | Werkstoff | |||
| Grundkörper | Distanzring | Hauptkugel | Nebenkugel | |
| BCHM | EN 1.4301 Äquivalent | EN 1.4301 Äquivalent | EN 1.4125 Äquivalent (HRC55~) | EN 1.4125 Äquivalent (HRC55~) |
Spezifikationen
| Teilenummer | L | L1 | H | D | d | a | P | Zulässige Last N (kgf) | Stückpreis | |
| Ausführung | M | |||||||||
|
BCHM (Edelstahlkugel) |
10 | 12 | 2.5 | 10 | 18.5 | 8.73 | 2 | 15.4 | 55(5.6) | |
| 12 | 15 | 3.5 | 11 | 22 | 10.32 | 18.5 | 62(6.3) | |||
| 16 | 20 | 5.3 | 15 | 27 | 15.87 | 2.5 | 24 | 343(35) | ||
| 20 | 25 | 6.3 | 18 | 33 | 19.05 | 29.6 | 412(42) | |||
